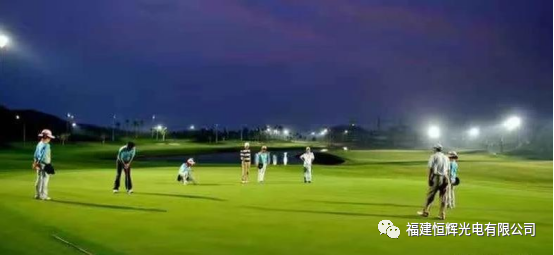

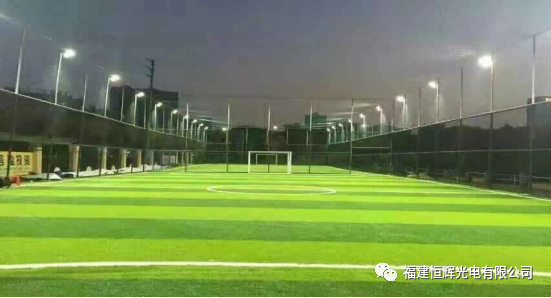

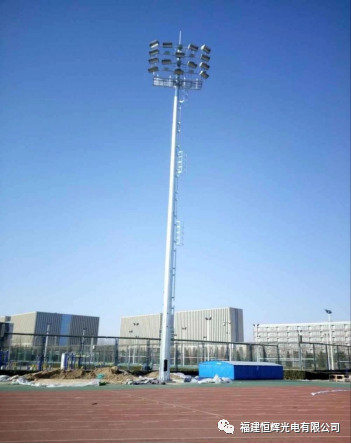

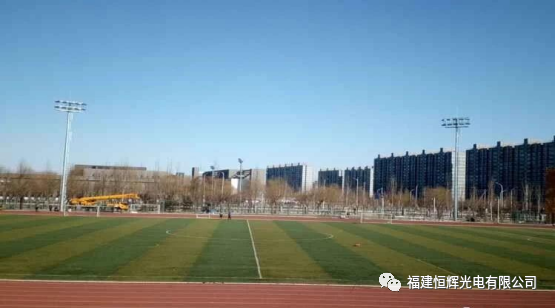

产品应用：广泛应用于展览馆、运动场、体育馆、雕塑、建筑立面以及等室外场所。

一、产品特点及应用

光源特性：

采用飞利浦3030贴片灯珠，具有亮度高、光衰小，电流余量大，芯片额定电流为 200mA，实际只使用120mA，更加增加灯具寿命和提高利用效率。灯珠已通过LM-80认证。

电源特性：

采用台湾明纬(MW)电源，全范围输入(高达AC305V)；保护功能：短路/过流/过压/过温；内置主动式功率因数矫正功能，当负载≧75%时PF﹥0.9；IP65设计。电源已通过TUV、UL、CB、CCC等认证。

产品特性：

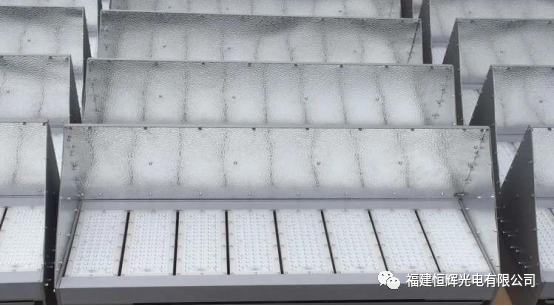

模组式结构，单个模组最高可以做到80W，每个模组采用77颗1.2W灯珠，模组铝基板采用1.6mm厚高导热铝基板，采用美国道康宁导热膏，导热系数2.0以上。

400W球场灯,采用6个模组462颗3030高亮度灯珠。

500W球场灯,采用7个模组539颗3030高亮度灯珠。

600W球场灯,采用8个模组616颗3030高亮度灯珠。

散热器材质：采用6063挤压成形（纯度为99.99%的A00号纯铝锭），散热性好，灯具温升不超过30度。。

透镜材质：采用德国拜耳原材料及抗紫外线材料，具有优异的耐冲击性和良好的透光性加上耐温性，使产品寿命大大增强。

防水胶条：采用美国道康宁公司材料，具有优异的耐天候，防振动，防潮，耐高低温等性能，从-60℃-180℃之间稳定且有弹，使产品可以真正达到IP66防水等级。

灯具发光角度可选择：40゜、80゜、120゜（透明罩和磨砂罩可选择）、30*70゜、70*140゜、偏光40゜，针对不同的应用场合可选择不同的发光角度。灯具支架可调角度：0゜、10゜、20゜、30゜、40゜等角度，可以根据环境调试理想的照射角度。整灯外壳表面喷室外粉处理，耐腐蚀性强。

灯具安装支架采用不锈钢(3014)Ｕ型支架。灯具所有螺丝采用不锈钢（3014）螺丝及零配件。产品防护等级达IP66，防撞等级：IK08。产品正在申请：TUV、CB、SAA、ETL等认证。

二、产品尺寸

三、产品参数

四、平均照度图连续点亮6000小时光衰

五、配光曲线图

40゜配光曲线图

25゜配光曲线图

六、安装使用说明

1、此灯具适用于室内和室外环境。

2、安装前切断电源，防止触电，在工作是避免用手触摸灯的表面。

3、避免安装在热源处及热蒸汽，腐蚀性气体的场所，以免影响寿命。

4、安装前确保安装位置可以承受10倍于该产品的重量。

5、安装于无震动，无摇摆，无火灾隐患的地方。

6、产品电压为单相180-480V 电压。

七、维护说明

1、维护前请确定已经断电；

2、定期对灯的灯罩进行清洁，以保持灯具良好的透光性。

3、注意不要用水或者腐蚀性强的溶液进行清洁，最好用干抹布。

八、质保、售后服务

本公司生产之产品整灯质保五年。质量保证是基于产品的正确保存、安装、使用和维护；由于安装使用不当，违反产品操作规程，而引起的产品损坏，不属于本保证范围之内；对质量保修期内的质量问题，本公司在保修期内将选择修复、调换（零部件）或更换新产品等方法给予解决。超过质量保用期将适当收取材料、人工费用。
